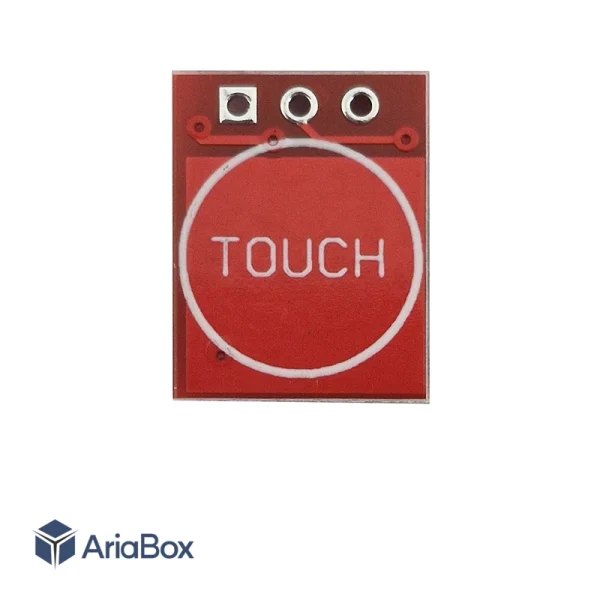

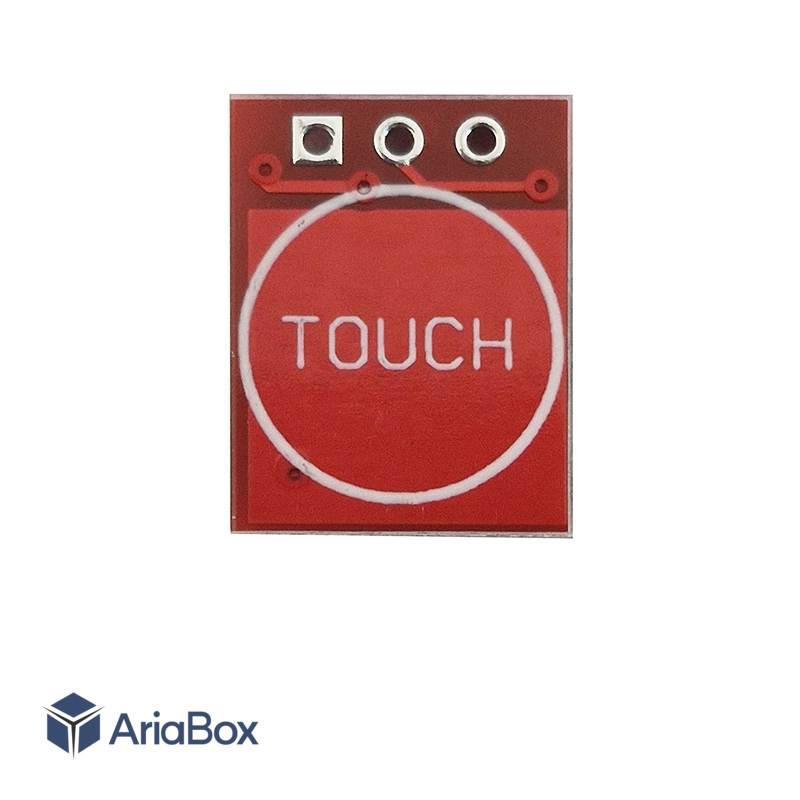

ماژول تاچ و حسگر خازنی TTP223 با برد قرمز
جدید
جدید
9,000تومان
18 در انبار
- ولتاژ کاری: بین 2.5 تا 5.5 ولت DC.
- جریان مصرفی: کمتر از 2 میکروآمپر در حالت بیکار.
- خروجی دیجیتال: دارای خروجی HIGH یا LOW برای اتصال به میکروکنترلرها.
- حساسیت بالا: امکان تشخیص لمس حتی از روی مواد نازک مانند شیشه یا پلاستیک.
- نوع خروجی: حالت لمسی (Touch) یا نگهداشتن (Toggle) قابل تنظیم.
- حفاظت در برابر نویز: مقاومت بالا در برابر اختلالات الکتریکی.
- نشانگر LED داخلی: نمایش وضعیت خروجی ماژول.
- نوع حسگر: خازنی (Capacitive)
| وزن | 2 گرم |
|---|---|
| ابعاد | 2 × 10 × 10 میلیمتر |
- تضمین بهترین قیمت بازار
- مشاوره و پشتیبانی آنلاین
- تضمین اصالت و سلامت کالا
- ارسال سریع سفارشات
9,000تومان
18 در انبار
توضیحات
ماژول تاچ خازنی TTP223 با برد قرمز، یکی از پرکاربردترین ماژولهای لمسی در پروژههای الکترونیکی و DIY است که جایگزین کلیدهای مکانیکی سنتی میشود. این ماژول با حساسیت بالا و طراحی جمعوجور، امکان لمس و فعالسازی مدارها را با تنها یک اشاره فراهم میکند. استفاده از برد قرمز رنگ علاوه بر زیبایی ظاهری، خوانایی و تشخیص راحت پایهها را هنگام نصب و اتصال به سایر قطعات الکترونیکی سادهتر میکند.
ویژگیهای کلیدی ماژول TTP223:
- نوع حسگر: خازنی (Capacitive Touch)
- ولتاژ کاری: 2.0 تا 5.5 ولت، مناسب برای انواع بردهای آردوینو، ESP و دیگر میکروکنترلرها
- خروجی دیجیتال: سطح HIGH یا LOW به محض لمس
- ابعاد کوچک و سبک: مناسب برای استفاده در فضاهای محدود و پروژههای قابل حمل
- حساسیت بالا و بدون نیاز به فشار: تنها لمس سطح ماژول کافی است
- طراحی ساده و مقاوم: بدون قطعات مکانیکی، دوام بالا و طول عمر زیاد
کاربردهای ماژول TTP223:
- کلیدهای لمسی برای دستگاههای الکترونیکی
- پروژههای DIY و رباتیک
- کنترل روشنایی LED و لوازم جانبی کوچک
- سیستمهای هوشمندسازی خانه و ادارات
- مدارهای آموزشی و تمرینی برای دانشجویان و علاقهمندان به الکترونیک
استفاده از ماژول تاچ TTP223 با برد قرمز به شما امکان میدهد کلیدهای لمسی با طراحی شیک و کارآمد ایجاد کنید و تجربهی تعامل کاربر با دستگاههای الکترونیکی را به سطح بالاتری برسانید. این ماژول با قیمت مناسب و نصب آسان، گزینهای ایدهآل برای پروژههای کوچک و بزرگ الکترونیکی است.

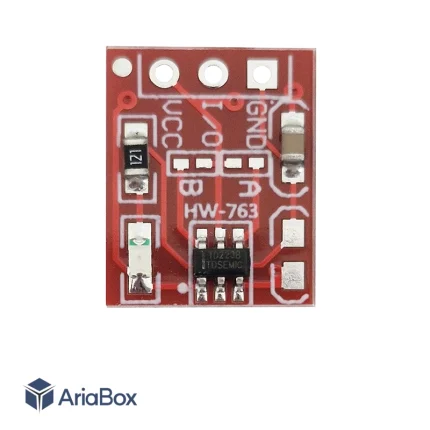

توضیحات مد کاری ماژول
پین های A و B هر دو باز باشند
در این حالت خروجی ماژول در حالت عادی LOW (صفر منطقی) می باشد. با لمس کردن ماژول خروجی HIGH (یک منطقی) میشود. زمانی که لمس قطع شود, خروجی دوباره LOW میشود.
پین A باز و پین B بسته باشد
در این حالت خروجی ماژول در حالت عادی LOW می باشد. با لمس کردن ماژول خروجی HIGH میشود. خروجی تا لمس بعدی HIGH باقی میماند.
پین A بسته و پین B باز باشد
در این حالت خروجی ماژول در حالت عادی HIGH می باشد. با لمس کردن ماژول خروجی LOW میشود. زمانی که لمس قطع شود, خروجی دوباره HIGH میشود.
پین های A و B هر دو بسته باشند
در این حالت خروجی ماژول در حالت عادی HIGH می باشد. با لمس کردن ماژول خروجی LOW میشود. خروجی تا لمس بعدی LOW باقی میماند.
نکته
در حالت عادی ماژول, هر دو پین A و B باز می باشند. یعنی ماژول در مد اول کار می کند که در صورت نیاز طبق توضیحات بالا می توانید مد کاری ان را تغییر دهید.
Introduction
توضیحات تکمیلی
| وزن | 2 گرم |
|---|---|
| ابعاد | 2 × 10 × 10 میلیمتر |
