ماژول افزاینده ولتاژ 400KV پالس ژنراتور XH-3251

این ماژول برای اینورترهای ولتاژ بالا و ترانسفورماتورها-بوسترهای مورد استفاده در تولیدات علمی کوچک یا به عنوان منبع ولتاژ بالا برای آزمایشگاه ها، ابزار الکترونیکی، ژنراتورهای یون منفی و تولیدات علمی در مقیاس کوچک مورد استفاده قرار می گیرد. این ماژول با استفاده از اصل سیم پیچ تسلا ساخته شده است. جریان پالس ولتاژ بالا در خروجی تولید می کند. اندازه کوچکی دارد و راندمان بالایی دارد. پس از وارد کردن ولتاژ DC با مقدار 3.7 الی 6 ولت در ورودی ماژول، ولتاژ بالای DC، حدود ده ها هزار ولت در انتهای خروجی به دست می آید.

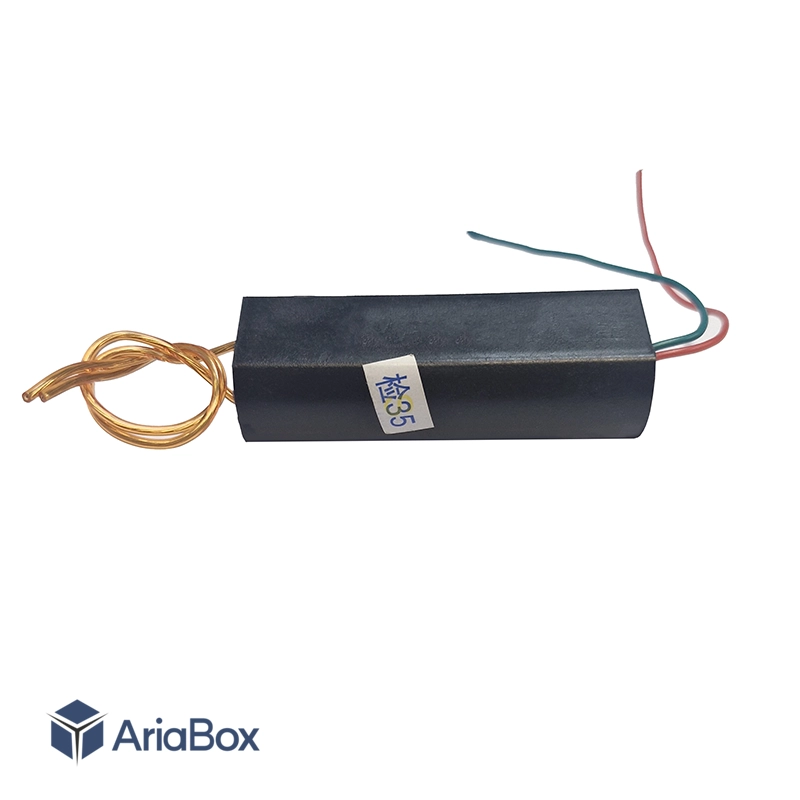

ماژول به دو بخش ترمینال ورودی و ترمینال خروجی تقسیم می شود. سیم های قرمز و مشکی (سبز) ترمینال های ورودی هستند؛ قرمز مثبت و مشکی(سبز) منفی است. ترمینال خروجی دو سیم ولتاژ بالای هم رنگ است. پس از وصل کردن باتری به ترمینال ورودی آن، در واقع با اعمال ولتاژ DC با مقدار 3.7 الی 6 ولت در ورودی ماژول، ولتاژ بالای DC حدود ده ها هزار ولت در انتهای خروجی به دست می آید و یک قوس ولتاژ بالا تولید می شود.

منبع تغذیه ورودی: می توان از یک باتری لیتیوم یون 3.7 ولتی یا دو سلول پشت سر هم مانند باتری 18650، باتری تخت (ظرفیت توصیه شده بیش از 2000 میلی آمپر ساعت) یا نیکل استفاده کنید. باتری کادمیوم/نیکل-فلز هیدرید، باتری‌های اسید سرب 4 ولت یا 6 ولت و غیره (باتری‌های 6 ولتی می‌توانند بهترین نتایج را به دست آورند) نیز گزینه های مناسبی هستند.

دستورالعمل ها:

1. از روشن کردن ماژول در زمانی که ولتاژ بالا بدون بار است جدا خودداری کنید. فاصله مناسب بین انتهای خطوط فشار قوی باید قبل از روشن شدن تنظیم شود. فاصله قوس الکتریکی خط فشار قوی با ولتاژ و ظرفیت باتری مورد استفاده متناسب است.

2. هنگام تست فاصله قوس مناسب، فاصله را از کم به زیاد تست کنید. در هنگام روشن بودن ماژول، انتخاب فاصله قوس بلند اکیدا ممنوع است؛ زیرا از آنجایی که انرژی ولتاژ بالا نمی تواند آزاد شود، ماژول به راحتی آسیب می بیند.

3. ماژول قدرت بالایی دارد و به دلیل دفع گرمای داخلی، نمی تواند برای مدت طولانی به صورت یکنواخت کار کند. به طور کلی زمان روشن بودن آن نباید از 8 ثانیه تجاوز کند.

4. برای قضاوت در مورد اینکه آیا ظرفیت باتری بر روی ولتاژ خروجی تاثیر گذار است یا خیر، می توان ولتاژ باتری در زمان ایجاد قوس الکتریکی را اندازه گیری کرد. اگر حدود 6 ولت باشد، می تواند برق خروجی داشته باشد.

5. برای حالت استفاده از دو باتری لیتیومی با ظرفیت کم که به صورت سری وصل شده اند و جمعا 7.2 ولت دارا هستند؛ ولتاژ اندازه گیری شده در حالت قوس به حدود 4 ولت کاهش می یابد. هرچه ظرفیت کمتر باشد ولتاژ کمتر می شود. بنابراین توصیه می شود از باتری های لیتیومی با ظرفیت 2000mA به بالا و در صورت امکان از باتری های با ظرفیت 4000mA به بالا استفاده شود.

نکته(1)! توجه داشته باشید که قوس الکترونیکی ایجاد شده توسط ماژول، با دمای بالا نیست و نمی تواند سیگار یا کاغذ را روشن کند.

نکته(2)! لطفاً ماژول را کاملاً مطابق با دستورالعمل ها و اقدامات احتیاطی استفاده کنید، در غیر این صورت ماژول به راحتی آسیب می بیند!
